XP1200係列熱電偶輸入采集模塊的基本性能

 輸入通道隔離，最多支持4路熱電偶信號輸入數據采集。

 工業電路設計，高精度低溫漂，抗幹擾性強。

 模塊電源為直流24V，設計有反接保護電路，可防止誤接損壞產品。

 通訊接口為隔離RS485接口，采用標準Modbus-RTU協議（從機模式）。

 采樣周期1秒/次，K/J/N/E型熱電偶誤差≤±2℃，S/B/R/T型熱電偶誤差≤±3℃。

 高精度冷端補償，冷端誤差≤±0.5℃。

 標準35mm DIN導軌安裝，支持多機層疊安裝方式，可有效減少安裝麵積，提高空間使用率。

 配套上位機工具軟件，簡潔實用。

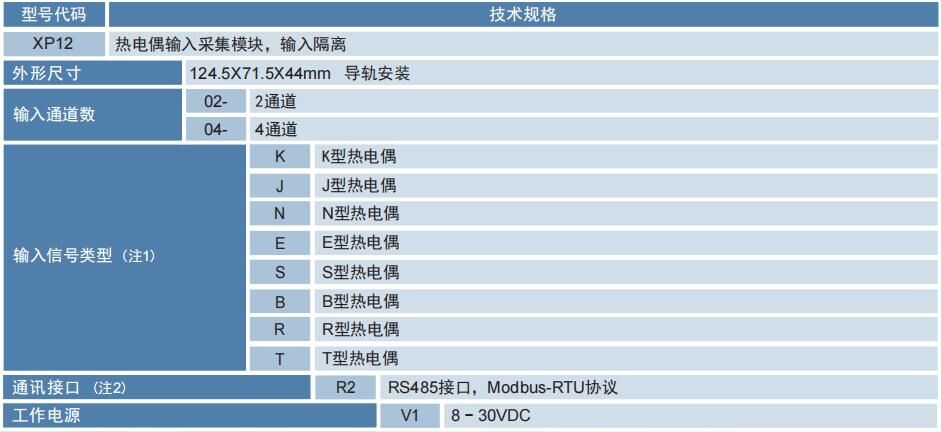

XP1200係列熱電偶輸入采集模塊的選型代碼

注 1、K/J/N/E型熱電偶之間可通用，S/B/R/T型熱電偶之間可通用，通過上位機軟件選擇熱電偶類型；但20mV類（S/B/R/T）和100mV（K/J/N/E）類，不能共存；

注 2、模塊通訊地址範圍1~247，波特率9600bps或19200bps可設，無校驗、奇校驗、偶校驗可設；

常用規格實例

輸入：4路K型熱電偶信號

通訊接口：RS485 Modbus-RTU協議

工作電源：DC24V

安裝方式：導軌安裝

型號：XP1204-KR2V1

詳細產品介紹請點擊下載XP1200係列熱電偶輸入采集模塊.pdf

XP1200通訊協議請點擊下載XP1200模擬量采集模塊通訊協議.pdf
