SPC係列數顯交流電力儀表的概述

SPC係列數顯交流電力儀表適用於對電力係統中電流、電壓、功率、頻率、功率因數等電參量的測量和顯示。儀表采用LED數字顯示方式，測量值即可本地直接顯示，又可通過RS485通訊接口與上位機相連，組成測控係統；儀表可選配能任意設定報警值的兩路繼電器觸點輸出（上限或下限）；可選配4~20mA、0~20mA或0~10V模擬量輸出接口，方便與遠傳RTU相連；儀表麵板設有可編程按鍵，可方便地實現對電流電壓互感器變比、報警設定值、通訊參數等的設置；儀表直接顯示係統一次側運行電量參數，根據測量值的大小自動調整顯示量程（小數點根據測量值自動調整）；儀表內部采用開關電源，對輔助工作電源要求低（供電電源交、直流通用）；該係列儀表具有較強的抗幹擾性能，其抗幹擾性能符合IEC電磁兼容3級規定，其他符合GB/T13978-92的規定。該係列儀表適用於機械、電信、電力、石油、化工、鋼鐵、汙水處理、樓宇建築、電廠、變電站等現代配電係統的一種高性能自動化儀表。

SPC係列數顯交流電力儀表的應用領域

* 能源管理係統

* 配電自動化係統

* 智能建築

* 變電站自動化係統

* 工廠自動化係統

* 智能型配電盤、開關櫃

SPC係列數顯交流電力儀表的功能介紹

* 采用高亮度LED顯示，可對電流、電壓、功率、電能、功率因數和頻率等參數一次值的直觀顯示；

* 可通過前麵板按鍵現場設置電流、電壓互感器變比參數；

* 可選配RS485，Modbus-RTU協議，設備地址、波特率可通過前麵板按鍵設置；

* 具有精度高、穩定性好、抗幹擾能力強等優點；

* 可選配繼電器報警輸出功能，報警設定值及報警方式可通過前麵板按鍵設置；

* 可選配模擬量變送輸出功能，變送參量和變送量程可通過前麵板按鍵設置；

* 儀表采用櫃麵開孔安裝，簡單快捷，無需其他輔助工具，多種外形尺寸可選，滿足不同客戶需求。

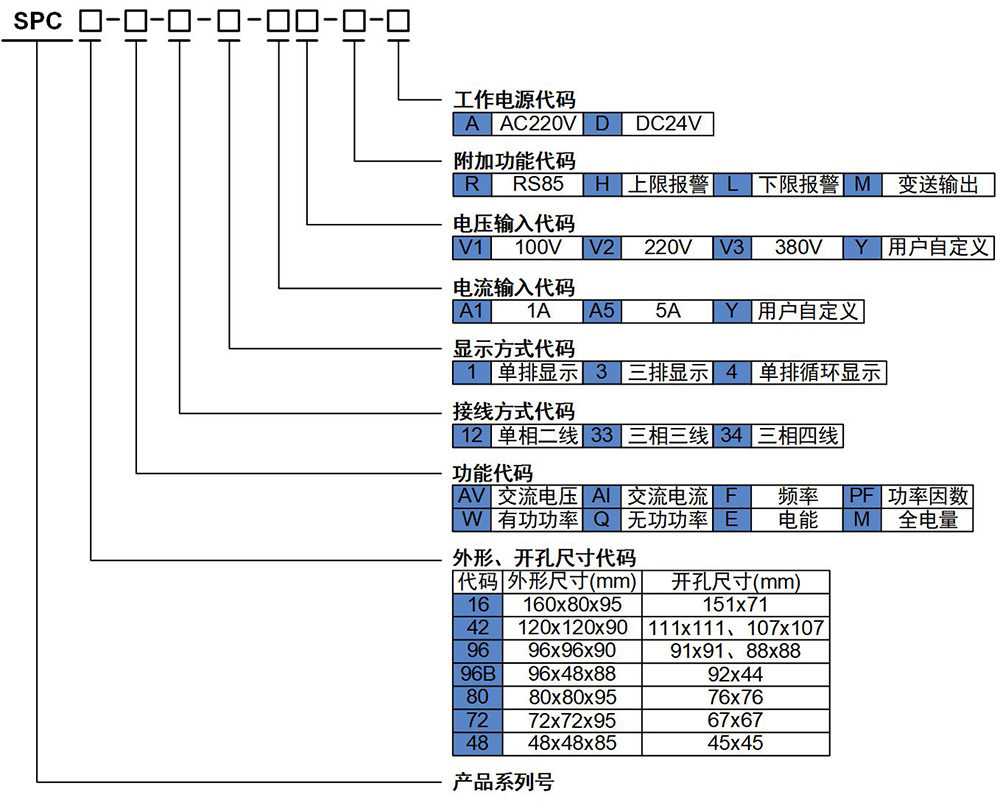

SPC係列數顯交流電力儀表的選型代碼

注：42規格外形尺寸儀表的開孔尺寸默認為111x111mm，需107x107mm開孔規格時，訂貨時請注明；

       96規格外形尺寸儀表的開孔尺寸默認為91x91mm，需88x88mm開孔規格時，訂貨時請注明；

常用規格實例

訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容。

型號：SPC96-AI-33-3-A5-R-A

輸入：三相，100/5Aac，50Hz

顯示：三排LED，0.0~100.0A

輸出：RS485 Modbus-RTU通訊

工作電源：AC220V

說明：此產品為0~100Aac三相交流電流信號經過100/5A互感器轉換成0~5Aac信號輸入，三排LED分別顯示三相電流，輸出RS485 Modbus-RTU協議；外形尺寸：96*96*90mm；輔助電源為AC220V。

詳細產品介紹請點擊下載SPC係列數顯交流電力儀表.pdf
