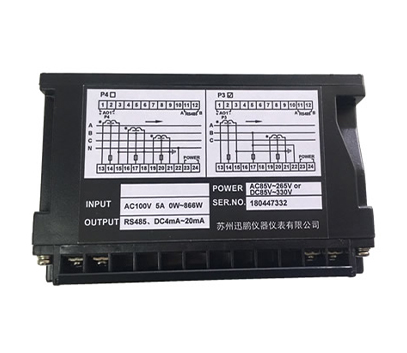

一、YPD2010智能電量變送器的概述

YPD2010是一款經濟實用的智能電量變送器，它采用PIC18係列單片機作控製核心，可實現三相四線或其它任意線製的電壓、電流等全部電參數的測量，是傳統電量變送器的更新換代產品。YPD2010廣泛應用於電力、郵電、石油，煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置，自動控製及調度係統，主要特點有：

高精度實時測量電壓、電流、電度等34個電參數

　　1、電流、電壓參數的越限報警

　　2、可單相、三相三線、三相四線等多種接線方式

　　3、RS485網絡連接，支持MODBUS規約

　　4、可編程設定功能

　　5、強電磁兼容能力

　　6、價格低廉、性能優越

　　7、指示燈指示工作狀態：運行、電能脈衝、通訊發送、通訊接收

二、YPD2010智能電量變送器的功能簡介

　　2.1 測量

　　　2.1.1 電壓測量

　　電壓信號經過離散化計算得到，計算值為有效值（RMS）。測量的電壓值與PT設定有關， PT最大變比為64000。

　　　2.1.2電流測量

　　電流信號經過離散化計算得到，計算值為有效值（RMS）。測量的電流值與CT設置有關， CT最大變比為64000。

　　　2.1.3功率測量

　　可以測量有功功率（P）、無功功率（Q）和視在功率（S）。YW2010分別計算出各相功率和三相總計。通過給功率增加符號位表示功角的相位關係。P、Q可以在功角範圍為－180°～＋180°。

　　　2.1.4功率因數的測量

　　YPD2010功率因數可以分加計算出各相和三相總值，可區分出容性負載和感性負載。測量範圍在－180°～＋180°內進行。

　　　2.1.5頻率的測量

　　頻率測量範圍40～70Hz。隻要有一相電壓存即可測量出頻率。

　　　2.1.6電能計算

　　YPD2010能夠對電度量進行較為精確的計算，包括輸入有功電度、輸出有功電度、輸入無功電度、輸出無功電度。在一定程度上，可以提供給用戶用為計費參考。

三、YPD2010智能電量變送器的主要技術指標

　　3.1. 執行標準：GB/13850.1-1992，DZ/T721-2000；

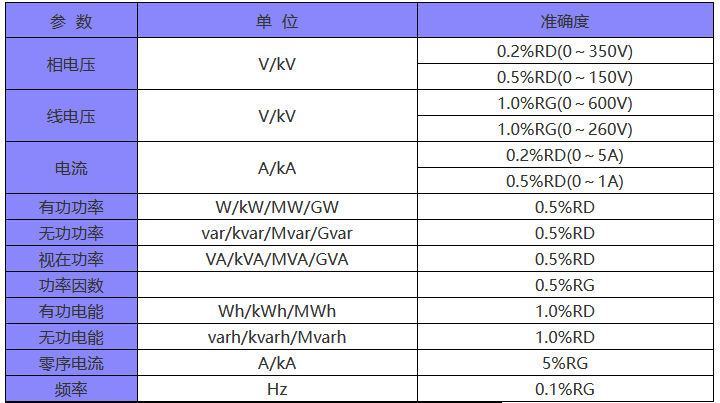

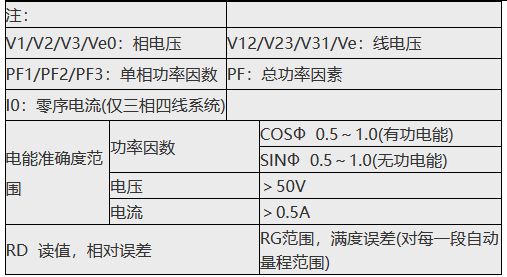

　　3.2. 精確度

3.3輔助電源：交直兩用80～300Vdc或85～265Vac、18～90Vdc

　　3.4.輸入範圍：電壓：5V-120V/600V(最大600V)，量程自動切換

　　　　電流：0-1A/5A(最大6A)，量程自動切換

　　3.5.過載能力：電壓：750V連續，1000V 10秒

　　　　電流：2倍額定連續，20倍1秒

　　3.6.吸收功率：電壓：≤0.22VA/220V ≤0.1VA/100V

　　　　　　　　　電流：≤0.1VA/5A

　　3.7.可編程設定

　　　　測量係統選擇：三相三線/三相四線/一相二線/一相三線

　　　　PT、CT變比：1-64000

　　　　波特率：1200/2400/4800/9600/19200

　　　　地址：1-247

　　　　通訊規約：MODBUS RTU

　　　　校驗位：奇/偶/無校驗

　　　　停止位：1或2

　　　　電能累加複位：(口令)

　　　　校準：(口令)

　　3.8.絕緣及耐壓：輸入/輸出/電源之間：≥20MΩ(DC500V)；2kV/min.2mA

　　3.9.電磁兼容:符合IEC61000-4…相關標準

　　3.10.穩定性：溫度影響：100ppm/℃

　　　　長期穩定性：≤0.2%/年

　　3.11.工作條件：溫度：-30℃～70℃，濕度：10%～90% RH

　　3.12.存儲條件：溫度：－40℃～80℃，濕度：10%～90% RH

　　3.13.外形尺寸：110㎜×75㎜×70㎜

　　3.14.安裝：35㎜導軌安裝或螺釘固定

四、YPD2010智能電量變送器的安裝與接線

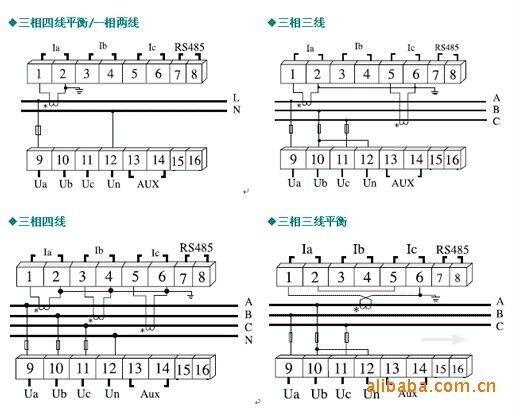

　　接線圖：
