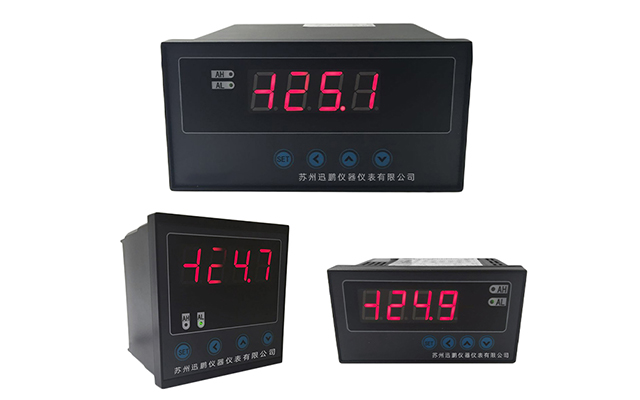

基本上91香蕉视频官网每台數顯表都配有相應的產品說明書，在實際操作時請先認真看一下，上麵有明確的信號接線，隻有接線正確了，才能夠正確設置和正常使用，如果接線不對甚至有可能損壞儀表或者傳感器。本期文章我們以WPK6儀表做演示。

由於數顯表的尺寸外形有很多種，所以實際端子排布是有區別的，在接線時候要結合說明書和實際產品的接線圖來進行接線，主要區別就是信號負和外供電源負是否共用一個端子。先看熱電阻的接線，現場一般熱電阻傳感器信號線都是三根，其中一根單獨顏色，接在A端子，另外兩根是相同顏色，接BC端子。接下來看熱電偶、電流和電壓的輸入接線，因為這些都是常規信號，所以按照B正C負來接線。還有的客戶現場要接的是二線製的電流信號的壓力變送器，這時候就需要用到外供端子，如果C端子和外供負是共用的話，隻需要將信號線的正接在外供的正，將信號線的負接在B端子。如果C端子和外供是獨立的，那麽需要將信號線的正接在外供的正，將信號線的負接在B端子，再將外供負和C端子進行短接。如果現場要接三或四線製的電壓或者電流信號的話，也是分2種情況，C端子和外供負共用端子時，將信號線裏麵的VCC接在外供正，將GND和信號負接在外供負和C共用端子上，將信號正接在B端子。當C端子和外供負獨立端子時，將VCC接外供正，將GND接外供負，將信號正接B，信號負接C即可。
