變送器是將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。常見的有：溫度/濕度變送器，壓力變送器，液位變送器，電流/電壓變送器，流量變送器，重量變送器等。變送器標準輸出信號中，以4-20mA輸出最為常見，因為4-20mA輸出具有抗幹擾能力強，傳輸距離遠等優點，下麵我們介紹一下4-20mA輸出變送器抗幹擾能力強的原因。首先我們知道，凡是4-20mA輸出的變送器都有很大的輸出阻抗，也就是說，它的內阻很大，輸出的電流相當於是個恒流源，通常內阻在幾百兆歐姆以上。而與變送器連接的DCS或PLC的輸入卡，它們的輸入阻抗通常是250歐姆。

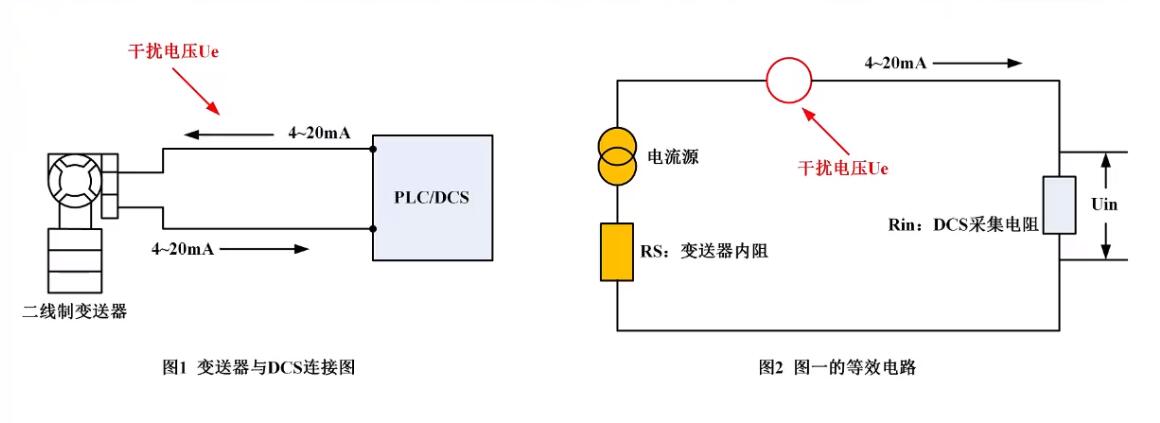

現以91香蕉视频官网二線製溫度變送器舉例說明，圖一是它們與DCS或PLC的輸入卡件的連接圖，變送器的輸出阻抗大於100兆歐，DCS的輸入電阻是250歐姆。當有一個1000V的幹擾信號(Ue)進入4-20mA回路時，讓我們計算一下，在DCS輸入端的250歐姆的電阻上有多大的幹擾電壓(Uin)。圖二是圖一輸出回路的等效電路，二個圓圈的圖案代表變送器輸出的4-20mA電流源，Rs代表變送器的輸出阻抗，Rin是DCS的采樣電阻，也就是變送器的負載。其中Ue是幹擾電壓，根據計算當1000V幹擾電壓進入環路時，它在DCS輸入的幹擾電壓可按圖中公式計算得出約為0.0025V。從計算結果可以看出，該幹擾信號是非常微小的，對輸入量程為1-5V的信號來講可以忽略不計。可見4~20mA輸出的變送器有著較強的抗幹擾能力。

最後我們再補充一點最小值選擇4mA的原因，因為如果是0-20mA，采集到0mA時，你很難確定這到底采集到的是數據0，還是斷線了，以4mA作為數據0的采集，可以避免因斷線引起的誤采，或者換句話說，可以以此為依據判斷線路（是否）出現故障。
