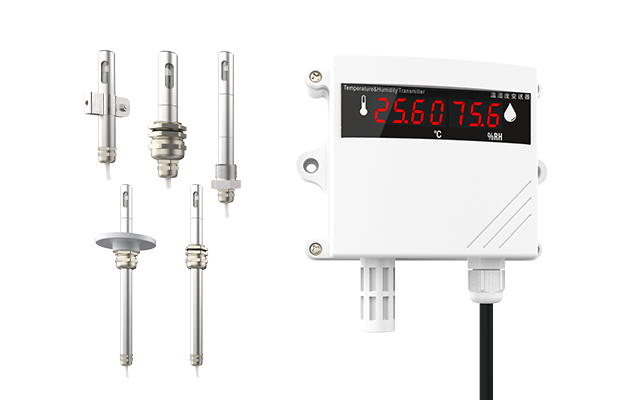

溫濕度變送器和溫濕度控製器之間的接線方式。 溫濕度變送器分為：內置塑殼探頭、外置支架/活動螺紋/活動法蘭金屬探頭和外置密封螺紋金屬探頭多種類型；可對-40~120℃及0~100%RH範圍內的溫濕度進行測量；可選高亮度LED現場數字實時顯示；變送主機采用密封防水設計，壁掛式安裝；探頭可抗結露，並外加保護套，大大提高了產品的使用壽命。溫濕度控製器為雙路4-20mA輸入且同時顯示溫度和濕度，可選1~4路報警輸出或者2路變送輸出作為控製。

該款溫濕度變送器輸出有4根線，紅色線為24V電源，黃色線為溫度電流，藍色線為濕度電流，黑色線為0V（也是公共端）。首先將溫濕度變送器的電源接好，紅色線接24V+，黑色線接24V-。然後將溫濕度信號接到溫濕度控製器上，藍色線接儀表的1號端子，黃色線接儀表的4號端子，然後將黑色線也就是公共端並到儀表的2號端子和5號端子即可。接完線，還需對儀表進行量程設置，設置完後才能正常顯示溫度和濕度數值。將第一通道濕度的量程設置為0.0~100.0，將第二通道溫度的量程設置為-40.0~120.0℃。設置完成後，溫濕度數值即可顯示出來。
