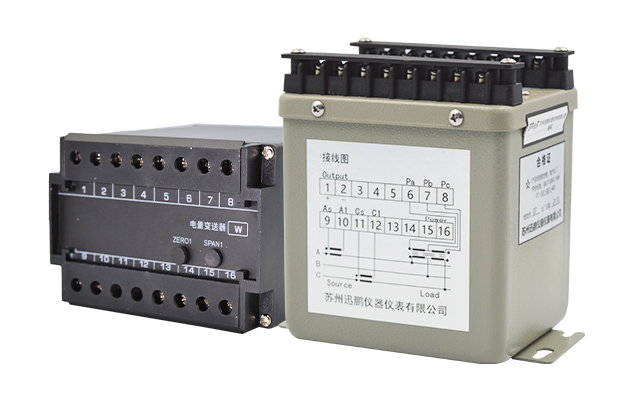

三相四線功率變送器和信號源怎麽接線，以及如果有誤差怎麽自己進行標定。首先看下產品接線圖，明確下各個端子的含義。先看上排端子，1/2號端子寫了AK、AL，代表是A相電流端子，接線的時候帶K的接電流輸入，帶L的接電流輸出，3和4端子接的是B相的電流輸入和輸出，5和6端子接的是C相的電流輸入輸出， 7/8端子寫了power，代表接工作電源，工作電壓AC220V，所以接入AC220V左右的電壓就行。

下排端子，9/10端子代表有功功率變送輸出，結合參數標簽得知，這裏是4-20mA輸出的端子，接到萬用表即可。13端子寫了PN，代表接零線，14/15/16端子寫了PA/PB/PC代表ABC三相電壓，從信號源上將三路電壓和零線接入即可。接下來上電看下，首先信號源打開後，要看下輸出模式是三相三線還是三相四線的，要調整為三相四線的模式，和產品一致才行。此時未輸入信號時候代表功率值為0，變送輸出值應該為4mA，看下萬用表顯示是否為4mA,如果有偏差，那麽可以打開上部蓋板上的zero電位計孔，用小螺絲刀轉動即可調整零點的輸出，直至輸出4mA即可，現在用信號源輸出滿量程的電壓和電流值，此時看輸出是否為標簽的滿量程20mA,如果有偏差，那麽打開SPAN電位計孔，調整電位計，使輸出20mA即可。因為變送器內部是線性原理，所以隻要調整零點和滿度後，這個變送器也就標定好了。
